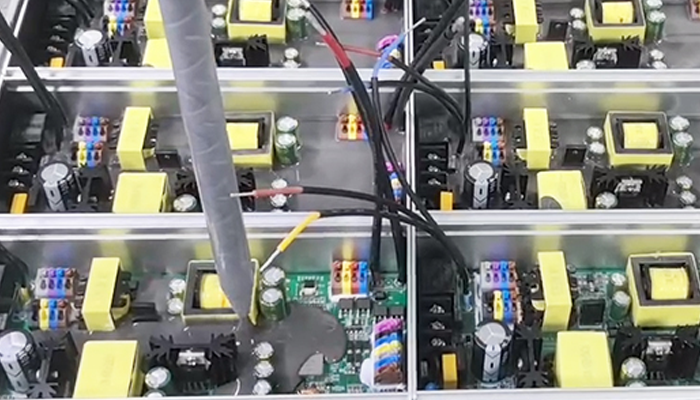

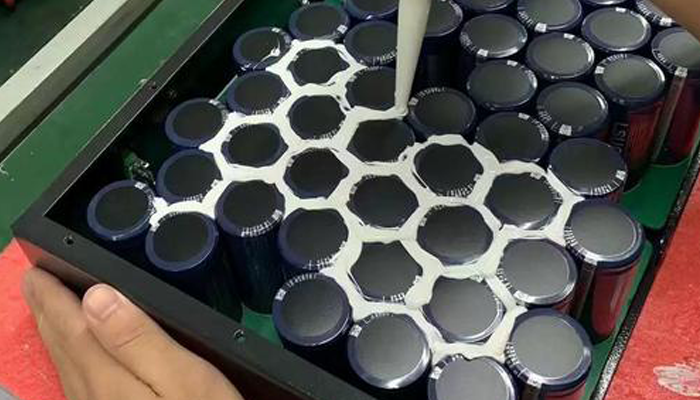

加成型有機硅膠黏劑憑借其優(yōu)異的耐候性、電氣絕緣性和彈性，廣泛應用于電子封裝、工業(yè)密封、醫(yī)療器械等領域。然而，在實際應用中，受環(huán)境、操作或材料相容性等因素影響，常出現(xiàn)固化不良、粘接失效、氣泡殘留等問題。接下來，研泰膠黏劑應用工程師將結合典型案例，系統(tǒng)梳理常見問題及解決方案，為工程應用提供參考。

一、固化障礙：催化劑中毒與配比失衡

典型現(xiàn)象：膠體長時間不固化或表面發(fā)黏，局部呈液態(tài)。
核心原因：

催化劑中毒：鉑金催化劑易與含硫、磷、氮的化合物（如松香助焊劑、胺類固化劑、PVC滲出物）發(fā)生反應，導致催化活性喪失。例如，某光伏接線盒灌封案例中，線路板殘留的松香助焊劑使接觸部位膠體完全不固化，形成“液態(tài)斑塊”。

配比誤差：雙組分膠黏劑A/B組分比例偏差（如HJ-711標準配比為10:1），或攪拌不均導致局部催化劑濃度不足。某傳感器封裝項目中，因攪拌時間不足3分鐘，容器邊緣膠體未充分混合，固化后出現(xiàn)“邊緣發(fā)黏”現(xiàn)象。

解決方案：

預防中毒：

施工前用乙醇或異丙醇徹底清潔基材表面，去除助焊劑、脫模劑等污染物。

避免與縮合型硅膠、環(huán)氧樹脂、聚氨酯等含硫/磷/氮材料共用工具或容器。

選用抗中毒型膠黏劑（如添加二乙烯基四甲基二硅氧烷的配方），可抵抗部分毒物影響。

精準配比：

使用電子秤稱量，誤差控制在±1%以內；采用“順時針畫圈+十字交叉”攪拌法，確?；旌蠒r間≥3分鐘。

對高精度需求場景（如醫(yī)療植入物），改用高精度齒輪泵自動配比，減少人為誤差。

二、粘接失效：基材處理與工藝控制

典型現(xiàn)象：膠層與基材剝離，粘接強度不足。
核心原因：

基材表面污染：金屬氧化層、塑料脫模劑、灰塵等阻礙膠體浸潤。某驅動電源封裝案例中，因未對鋁合金外殼進行脫脂處理，導致膠層與基材界面出現(xiàn)“假性粘接”。

工藝參數不當：固化溫度過低或時間不足，或升溫過快導致內應力集中。例如，冬季施工時環(huán)境溫度＜15℃，某電子模塊灌封后需72小時才完全固化，遠超標準時間。

解決方案：

基材預處理：

金屬基材：噴砂處理增加表面粗糙度，或涂覆硅烷偶聯(lián)劑（如乙烯基三甲氧基硅烷）提高附著力。

塑料基材：用等離子清洗去除脫模劑，或選用低表面能塑料專用膠黏劑。

工藝優(yōu)化：

分階段固化：先在25℃環(huán)境預固化2小時，再升溫至80℃完成最終固化，減少內應力。

低溫環(huán)境適配：添加活性稀釋劑（如苯基硅油）降低膠體粘度，或預熱A/B組分至30-50℃再混合。

三、氣泡殘留：脫泡工藝與材料選擇

典型現(xiàn)象：固化后膠層內存在氣泡，影響密封性和導熱性。
核心原因：

混合過程引入空氣：手工攪拌或低速機械攪拌易卷入氣泡。某IGBT模塊灌封案例中，因未進行真空脫泡，膠層內氣泡直徑達200μm，導致局部導熱系數下降40%。

材料相容性差：填料與基體樹脂潤濕性不足，或揮發(fā)性成分（如溶劑）未完全揮發(fā)。

解決方案：

脫泡工藝：

真空脫泡：將混合后的膠體置于-0.095MPa真空環(huán)境中脫泡5-10分鐘，可消除95%以上氣泡。

階梯式脫泡：對高粘度膠黏劑，先在常壓下攪拌脫泡，再分階段抽真空（如-0.06MPa→-0.09MPa），避免膠體溢出。

材料優(yōu)化：

選用低粘度、高潤濕性配方，或添加氧化鈰納米顆粒（0.3wt%）提高導熱性并抑制氣泡膨脹。

對醫(yī)療級應用，采用無溶劑型膠黏劑，避免溶劑揮發(fā)殘留氣泡。

四、環(huán)境適應性：極端條件下的性能保障

典型現(xiàn)象：高溫軟化、低溫開裂、濕熱發(fā)霉等。
核心原因：

材料選型不當：未根據應用場景選擇耐候性、防霉性或耐高溫等級匹配的膠黏劑。例如，普通有機硅膠在戶外使用1年后易發(fā)黃開裂，而戶外專用耐候膠（通過1000h紫外線老化測試）可保持10年以上性能穩(wěn)定。

施工環(huán)境失控：低溫（＜5℃）延長固化時間，高濕（＞85%）導致膠層發(fā)白，大風環(huán)境引入灰塵污染。

解決方案：

材料選型：

高溫場景：選用超耐高溫型膠黏劑（如含苯基的硅橡膠，可承受300℃以上溫度）。

防霉需求：選用防霉等級≥0級（最高級）的膠黏劑，并添加納米銀離子等抗菌成分。

環(huán)境控制：

施工前用轉輪除濕機將環(huán)境濕度降至50%RH以下，溫度控制在20-28℃。

對精密電子封裝，在潔凈車間（顆粒物＜1000顆/m3）內操作，避免灰塵污染。

五、案例分析：光伏接線盒灌封的優(yōu)化實踐

問題描述：某光伏企業(yè)生產線反饋，接線盒灌封后出現(xiàn)局部不固化、氣泡殘留問題，導致產品返修率達15%。
根因分析：

線路板焊接后未清洗，殘留松香助焊劑導致催化劑中毒。

手工攪拌引入氣泡，且未進行真空脫泡。

冬季施工環(huán)境溫度＜10℃，固化時間延長至48小時。

改進措施：

工藝優(yōu)化：增加線路板清洗工序（乙醇擦拭+超聲波清洗），改用自動配比灌膠機消除人為誤差。

脫泡處理：引入真空脫泡罐，對混合后的膠體進行-0.095MPa脫泡8分鐘。

環(huán)境控制：在產線增設紅外加熱裝置，將施工環(huán)境溫度提升至25±2℃。

實施效果：返修率降至2%以下，固化時間縮短至6小時，產品通過IEC 62790標準測試。

綜上所述，加成型有機硅膠黏劑的應用問題需從材料、工藝、環(huán)境三方面系統(tǒng)解決。通過嚴格基材處理、精準配比控制、優(yōu)化脫泡工藝及環(huán)境適配，可顯著提升產品合格率。未來，隨著抗中毒催化劑、高導熱填料等技術的突破，加成型有機硅膠黏劑將在高端制造領域發(fā)揮更大價值。更多關于加成型有機硅膠黏劑的應用知識請持續(xù)關注《研泰化學官網》~
